Наземные, подземные и полуподземные резервуары: типы установки РВС для нефти

Нефтяная отрасль не прощает ошибок в проектировании. Один неверно выбранный тип установки резервуара — и предприятие получает проблемы с коррозией, деформациями, надзорными органами или просто убытки от неэффективного использования площадки. Разберёмся, чем отличаются наземные резервуары, подземные резервуары для нефти и полуподземные резервуары, и какие способы установки резервуаров соответствуют конкретным условиям эксплуатации.

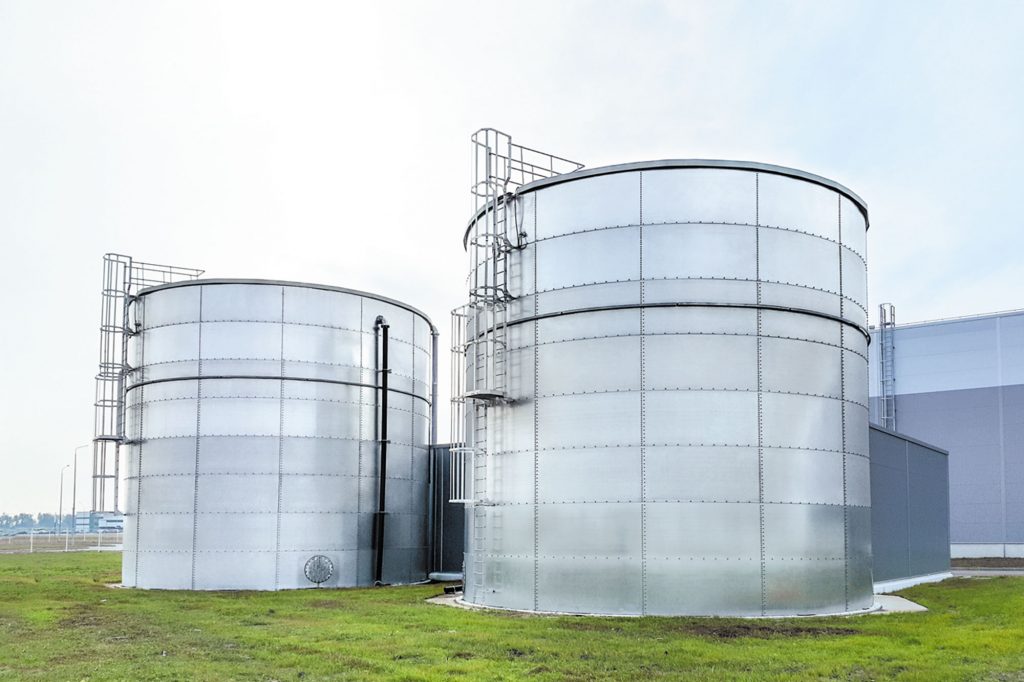

Наземные резервуары РВС: конструкция и особенности установки

Наземные резервуары вертикальные стальные — это базовая и наиболее распространённая конструктивная форма в российской нефтяной инфраструктуре. Они стоят на поверхности грунта, опираясь на железобетонные фундаменты-кольца, грунтовые подушки или свайные основания — в зависимости от несущей способности грунта и климатической зоны. Объёмы варьируются от нескольких сотен кубометров до гигантских РВС-100000, вмещающих сто тысяч кубических метров сырья.

Конструктивно наземный РВС состоит из цилиндрической стенки, собранной из листовых поясов переменной толщины — нижние пояса несут максимальную гидростатическую нагрузку, поэтому их делают толще. Кровля бывает стационарной конической или сферической, либо плавающей — понтонной или дисковой. Плавающая кровля принципиально важна для лёгких нефтепродуктов с высоким давлением насыщенных паров: она движется вместе с уровнем жидкости, сокращая газовое пространство и потери от испарения до минимума.

Температурные деформации — один из главных эксплуатационных вызовов для наземных конструкций. Перепад температур между летним зноем и зимними морозами в Сибири или Казахстане достигает восьмидесяти градусов и более. Металл «дышит»: стенки растягиваются и сжимаются, сварные швы испытывают циклические напряжения, днище подвергается знакопеременным нагрузкам. Именно поэтому при проектировании наземных РВС закладывают компенсационные зоны, выбирают стали с гарантированной ударной вязкостью при отрицательных температурах — марки 09Г2С, 16Г2АФ, 10Г2С1 — и нормируют сварку только при положительных температурах или с обязательным предварительным подогревом.

Монтаж наземных резервуаров ведут либо методом рулонирования, либо полистовой сборкой. Рулонирование — когда стенку и днище сворачивают в рулоны на заводе и разворачивают на площадке — даёт высокую скорость монтажа и заводское качество швов. Полистовая сборка сложнее логистически, зато позволяет возводить резервуары в местах с ограниченным подъездом для крупногабаритной техники. На крупных НПЗ с интенсивным товарооборотом применяют резервуарные парки из десятков и сотен единиц, объединённых системами трубопроводов, насосных станций и коммерческого учёта.

Модернизация РВС наземного типа — задача технически решаемая. Замена днища без демонтажа резервуара, усиление нижних поясов накладными листами, установка новых понтонов, монтаж систем размыва донных отложений — всё это выполняется в рамках капитального ремонта. Сложнее, когда коррозия поразила основание под днищем: тогда приходится вывешивать корпус на домкратах и полностью переустраивать фундаментную подушку.

Подземные резервуары: преимущества и область применения в нефтехранилищах

Подземные резервуары для нефти — это конструкции, заглублённые ниже уровня планировочной отметки, как правило, полностью скрытые грунтом. Заглубленные резервуары имеют ряд принципиальных эксплуатационных преимуществ, которые в определённых условиях перевешивают их более высокую стоимость строительства.

Главное преимущество — пожарная безопасность. Нефть и нефтепродукты — горючие жидкости с широким диапазоном температур вспышки, и при аварийном разливе из наземного резервуара пожар охватывает площадку за минуты. Подземное расположение физически изолирует хранилище от источников открытого огня, исключает распространение горящей жидкости самотёком, резко снижает тепловое излучение на соседние объекты. Именно поэтому нормы пожарной безопасности для заглублённых резервуаров существенно мягче: санитарные разрывы меньше, допустимые объёмы в одной группе — больше.

Котлован для резервуара — начальная и во многом определяющая стадия строительства подземного хранилища. Его глубина зависит от объёма ёмкости, уровня грунтовых вод и несущей способности грунта. На обводнённых участках котлован требует временного водопонижения, шпунтового ограждения или заморозки грунта — затраты существенные. Зато после засыпки и рекультивации территория над резервуаром может использоваться для проезда лёгкого транспорта, озеленения или размещения вспомогательных сооружений. Экономия площадки в условиях плотной городской застройки или ограниченных промышленных площадок — аргумент весомый.

Температурный режим подземных конструкций принципиально иной, чем у наземных. Грунт является естественным термоизолятором: на глубине двух-трёх метров суточные и даже сезонные колебания температуры практически не ощущаются. Для хранения высоковязких нефтей и мазутов это означает более стабильную вязкость продукта без дополнительного подогрева. Температурные деформации металла при этом многократно меньше — циклические напряжения в швах снижаются, усталостное растрескивание отходит на второй план.

Катодная защита — обязательный и критически важный элемент любого подземного резервуара для нефти. Металл в грунте находится в принципиально иных электрохимических условиях, чем на воздухе: блуждающие токи, анодные и катодные участки, микробиологическая коррозия — всё это работает против конструкции непрерывно. Система катодной защиты методом impressed current или протекторной защитой с магниевыми или цинковыми анодами снижает скорость коррозии на порядок. Без неё заглублённый стальной резервуар проживёт заметно меньше нормативного срока — практика показывает деградацию стенки уже через восемь-двенадцать лет без надлежащей защиты.

Траншейная установка — специфический метод монтажа горизонтальных подземных резервуаров цилиндрической формы. Ёмкость опускают в отрытую траншею, укладывают на бетонные ложементы или песчаную подготовку, после чего засыпают грунтом послойно с трамбовкой. Для предотвращения всплытия при высоком уровне грунтовых вод применяют анкерные плиты или пригрузочные железобетонные пояса. Траншейная установка типична для АЗС, небольших нефтебаз и топливных складов промышленных предприятий — там, где объёмы не превышают пятидесяти-ста кубометров, а требования пожарной безопасности диктуют именно подземное расположение.

Область применения заглублённых резервуаров широка: перевалочные нефтебазы в черте городов, аэропортовые склады авиакеросина, военные топливные склады стратегического резерва, хранилища при НПЗ в стеснённых условиях, резервные ёмкости котельных и электростанций. Там, где цена земли высока или требования безопасности жёстки — подземное хранение оказывается не просто предпочтительным, но единственно допустимым решением.

Полуподземные РВС: компромисс между безопасностью и стоимостью

Полуподземные резервуары занимают конструктивную нишу между двумя описанными выше типами. Их заглубляют в грунт примерно на половину высоты корпуса: нижняя часть уходит ниже планировочной отметки, верхняя остаётся над поверхностью. Именно этот компромисс определяет как технические достоинства, так и ограничения данного типа установки.

С точки зрения пожарной безопасности полуподземные РВС занимают промежуточную позицию. Они не дают полной защиты заглублённого резервуара, но существенно снижают риск по сравнению с наземным расположением: обваловка грунтом выполняет функцию удерживающего барьера при разливе, ограничивая растекание горящего продукта. Нормативные разрывы для полуподземных конструкций меньше, чем для наземных, что позволяет плотнее компоновать резервуарный парк.

Строительство полуподземного РВС обходится заметно дешевле полностью заглублённого. Котлован для резервуара в этом случае меньше по объёму — глубина выемки составляет лишь половину или чуть более половины высоты корпуса. Это критически важно на обводнённых участках: система водопонижения проще, риск всплытия конструкции в паводок ниже. Затраты на гидроизоляцию подземной части — а она необходима для защиты от грунтовых вод и почвенной коррозии — также пропорционально снижаются.

Температурный режим полуподземного резервуара неоднороден по высоте. Заглублённая часть защищена грунтом и испытывает минимальные температурные колебания — здесь механика близка к подземному расположению. Верхняя, надземная часть открыта атмосферным воздействиям, солнечной радиации, ветровым нагрузкам. Эта асимметрия создаёт нетривиальную картину температурных деформаций: нижний пояс «движется» минимально, верхние пояса — заметно активнее. При проектировании это учитывают в расчётах на усталость сварных соединений и выборе марок стали.

Катодная защита подземной части полуподземного резервуара обязательна — так же, как и для полностью заглублённых конструкций. Надземная часть защищается традиционными лакокрасочными системами или термически напыляемыми металлическими покрытиями. Граничная зона «грунт — воздух» — наиболее уязвимый участок: именно здесь коррозия развивается наиболее агрессивно из-за перемежающегося увлажнения, испарения и концентрирования солей. Это место требует особой тщательности при нанесении покрытий и регулярного мониторинга.

Полуподземная установка типична для нефтебаз среднего масштаба, промысловых объектов, а также при модернизации РВС действующих предприятий, когда полная разборка наземного резервуара нежелательна, а улучшение показателей безопасности — обязательно. Нередко при реконструкции старых наземных парков часть ёмкостей переводят в полуподземное исполнение, не меняя позиции в резервуарном парке, но заглубляя фундамент и подсыпая грунт по периметру — это экономически эффективный путь к повышению категории пожарной опасности объекта.

Сравнение типов установки резервуаров: какой вариант выбрать

Выбор типа установки — это инженерное, экономическое и регуляторное решение одновременно. Нет универсально «лучшего» варианта. Есть задача, есть условия, есть ограничения — и есть решение, которое из них следует.

Наземные резервуары оптимальны там, где объёмы хранения велики, площадка не ограничена, грунт позволяет устроить надёжное основание, а пожарные разрывы обеспечиваются генпланом. Крупные НПЗ, нефтебазы с объёмами десятков тысяч кубометров, магистральные нефтепроводные узлы — это территория наземных РВС. Доступность для осмотра, ремонта и модернизации РВС здесь максимальна. Любая утечка визуально обнаруживается быстро. Монтаж и демонтаж дешевле, чем у заглублённых конструкций.

Подземные резервуары для нефти — выбор тогда, когда требования пожарной безопасности не оставляют альтернативы, когда площадка стеснена городской застройкой или ценность земли не позволяет выделить её под обвалованный наземный парк. Заглублённые резервуары незаменимы на АЗС, в аэропортах, на топливных складах в жилой застройке. Дороже в строительстве — дешевле в части страховки, согласований и противопожарных мероприятий. Обязательная катодная защита и регулярное инструментальное обследование — постоянная статья эксплуатационных расходов.

Полуподземные РВС закрывают средний диапазон требований: объекты, которым не нужна полная «подземная» категория безопасности, но у которых есть резервы по площадке для частичного заглубления. Промысловые нефтесборные пункты, нефтебазы в пригородных зонах, реконструируемые советские предприятия с устаревшей инфраструктурой — типичные кандидаты на полуподземное исполнение.

При сравнении вариантов всегда анализируют несколько параметров в совокупности. Первый — геология: уровень грунтовых вод, несущая способность, пучинистость, наличие агрессивных грунтов. Второй — климат: амплитуда температур, промерзание, снеговые и ветровые нагрузки. Третий — продукт: вязкость, давление паров, температура замерзания, коррозионная агрессивность. Четвёртый — регуляторика: классификация по пожарной опасности, нормируемые разрывы, требования к катодной защите. Пятый — экономика: капитальные затраты на строительство плюс дисконтированные операционные расходы на весь жизненный цикл.

Способы установки резервуаров не существуют в вакууме. Они определяются совокупностью факторов, и правильный выбор требует проработки на стадии технико-экономического обоснования, а не после начала котлована. Попытка сэкономить на проектировании, выбрав тип установки «на глаз», оборачивается переделками, аварийными ремонтами и предписаниями надзорных органов — каждый из этих сценариев стоит дороже, чем нормальный проект с самого начала.

Модернизация РВС действующих предприятий нередко меняет тип установки — именно потому, что эксплуатационный опыт выявляет несоответствие между первоначально выбранным решением и реальными условиями. Это не провал проектировщиков прошлого: условия меняются, нормативная база ужесточается, продуктовая линейка предприятия эволюционирует. Важно, чтобы актуальное инженерное решение принималось на основе актуальных данных — геологических, регуляторных и технологических.
